Power Management 시스템은 power plant, 발전기 제어, power management, 발전기 보호 그리고 엔진 제어의 완전 자동화 시스템이다. 각 발전기는 독립적인 Mega-Guard 시스템을 장착하고 있다. 이것은 높은 안정성과 효율을 보장한다.

Mega-Guard는 완비된 제품으로 저 전압 스위치보드에서 690VAC까지의 전압에 있어서 추가적인 부품이 불필요하다. 변압기와 power transformer는 bus bar로서는 필요치 않다. 전압과 발전기 전류(1A or 5A)는 곧 바로 power management 시스템으로 연결된다. 발전기와 엔진 안전성이 포함되어 있다.

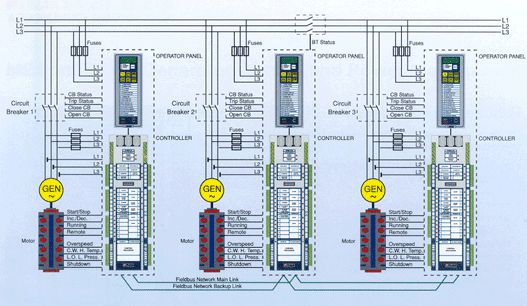

시스템 Lay-out:
각 발전기에 있어서 다음의 제품이 제공된다.

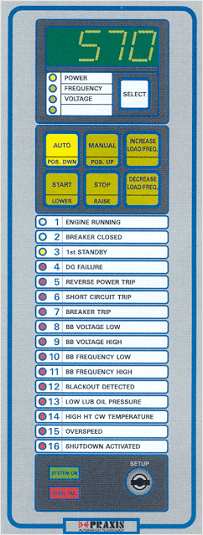

Operator 판넬
판넬은 누름버턴, 디스플레이(전력,주파수,전압) 그리고 상태와 알람 지시용 LED를 구성한다.

_ Start/Stop에 따라 수동/자동 load
_ 자동 동기화(automatic synchronizing)
_ 주파수 조정
_ 전원운용(power management)3상
_ 블랙아웃 모니터링/start
_ symmetric load sharing
_ stand-by select 기능
_ 부족전압(under voltage),과 전압(over voltage),부족 주파수(under frequency), 과 주파수 (over frequency) 그리고 과부하(over load)등과 같은 critical 파라메타의 발전기 모니터링
_ 역 전원(reverse power), short circuit 그리고 과전류인 경우 차단기 트립 으로 발전기 보호
_ 낮은 lob.oil 압력, 높은 냉각수 온도 그리고 과 속도에서 엔진 shutdown

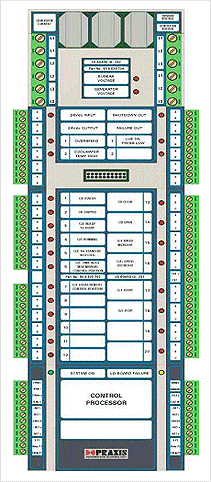

엔진 안전시스템은 I/O 모듈 전원운용에서 자체적인 로직 으로 실행된다. 그리고 다른 기능들ㅇ로부터 완전히 독립적이다.
전원운용 시스템은 다음과 같은 기능을 수행한다.

_ consumer blocking
_ preference tripping
_ sea and harbor mode
_ bus-tie breaker control
_ automatic voltage regulation
_ synchronization to shore
_ 12t breaker control

Field bus and Workstation

다른 발전기의 프로세서는 Redundant Field bus를 경유하여 power management와 같은 공통기능을 인식하기 위해 서로 연결되어 있다. Field bus는 또한 mimic 다이아 그램을 통해 리모트 제어와 모니터링 기능을 제공하는 워크스테이션으로 확장된다.

중 전압 스위치보드

전압운용 시스템은 중 전압 스위치보드(6.6kV)의 자동화에 또한 적용될 수 있다. 이 경우에 몇 개의 추가적인 발전기 안전 모듈이 공급된다.

_ negative phase sequence
_ generator differential protection
_ loss of excitation
_ earth fault protection
